Trije ločeni sklopi vzorcev LED proizvajajo& model, ki se preskuša, mora biti priključen na ustrezen vir napajanja.
Vsak komplet je treba testirati pri določeni temperaturi, 55 °C, 85 °C in eni drugi temperaturi, ki jo lahko izbere proizvajalec. To je storjeno zato, da je mogoče podatke med testi enostavno primerjati z uporabo podatkovnih nizov 55 °C in 85 °C. Tretja temperatura, ki jo nastavi proizvajalec, je na voljo tako, da je mogoče poudariti učinkovitost LED diode, če je bila zasnovana za določeno okolje uporabe, kot je hladilnica ali pečica.
Trajanje preskusa LM-80 ne sme biti krajše od 6000 ur.
Merjenje vzdrževanja lumena
V intervalih, ki jih določi proizvajalec, se izmeri in zabeleži svetlobni tok (lumenska moč) vsake LED. Začetna proizvodnja se šteje za 100 %, vse nadaljnje mere pa se zabeležijo kot % začetne proizvodnje. Kadar je izhod lumna izražen kot % začetne vrednosti, se imenuje »vzdrževanje lumna«. V prvih nekaj urah testa je običajno, da se lumen LED diode poveča na morda 103-105 % začetne vrednosti. Nato bo izhod lumena vsake LED postopoma upadal. To je amortizacija lumena. Skoraj vedno je najhitrejša v vzorcu, ki se testira pri najvišji temperaturi.

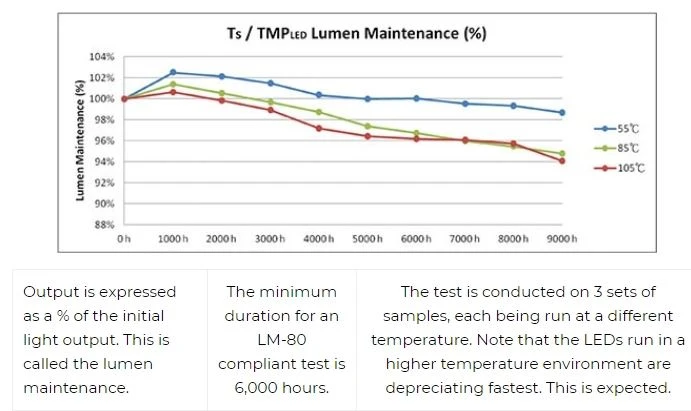

Vzdrževanje lumena je povprečno za vsak vzorec in narisano na grafu, kot je prikazano spodaj.
To je graf vzdrževanja lumna iz poročila LM-80.
Vzdrževanje lumena je na splošno izraženo kot vrednost L, zato bi vzdrževanje lumena 70 % ali 80 % skrajšano na L70 ali L80. Z uporabo zgornjega grafa kot primera bi lahko rekli, da pri 105ºC te LED diode dosežejo L94 po 9.000 urah delovanja.

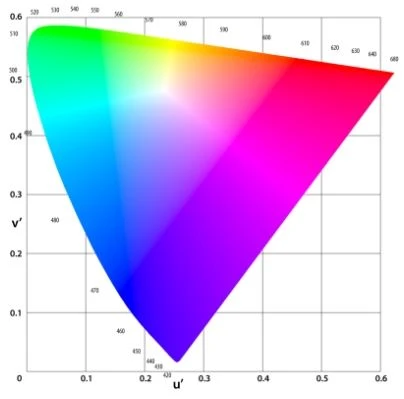

Merjenje kromatičnega premika: V intervalih, ki jih določi proizvajalec, se tudi barva svetlobe, ki jo oddaja vsaka LED, zabeleži in izriše na diagram barvnega prostora CIE 1976. To omogoča, da se barva vsake LED ob vsakem merjenju izrazi kot številčna vrednost, namesto da referenca mreže na zemljevidu daje številčni izraz položaja.

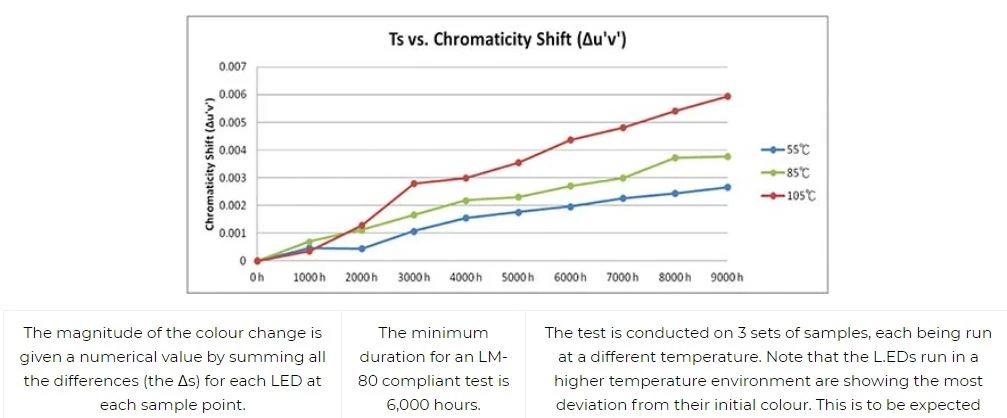

Nato se lahko obseg sprememb v položaju vsake LED izrazi kot število, vse številke pa povprečne za vzorec. To daje splošen pogled na to, kako stabilna (ali ne!) je barva oddane svetlobe. Ti podatki se nato izrišejo na graf, kot je spodaj:
Na koncu upoštevajte, da za test LM-80 ni stopnje uspešno/neuspešno. Strogo gledano, LM-80 sploh ni test. To je odobrena metoda za ocenjevanje kakovosti LED diod glede na njihovo zmanjšanje lumena in barvni premik pri 3 različnih temperaturah v najmanj 6.000 urah.
LM-80 opisuje, kako je treba izvesti vrednotenje in kako je treba predstaviti nastale podatke.
