V predelovalni industriji PCBA je zaradi majhnosti LED diod SMD, nizke porabe energije, dolge življenjske dobe, visoke svetlosti, varstva okolja, trdnosti in vzdržljivosti primerna za množično proizvodnjo, hiter odziv, odporen na udarce, varčevanje z energijo, visoka ločljivost, udarci odpornost, Prednosti, kot je zasnova, bodo uporabljene za svetleče diode na številnih področjih. Med uporabo je pogosto treba variti SMD LED diode. V tem času je treba oceniti pozitivne in negativne pola SMD LED za dokončanje varjenja. Kako lahko torej hitro določimo pozitivne in negativne polove LED SMD?
1. Poglejte diodni zatič
V običajnem primeru je dolga noga pozitivna, kratka pa negativna. Če sta obe nogi enake dolžine, je majhna pika v LED pozitivni pol, večja pa negativni pol.
2. Uporabite orodja za testiranje
Svetilno diodo preizkusite z multimetrom, rdeči preskusni kabel priključite na pozitiven, črni pa na negativen. Opomba: Če preskušate svetleče diode, če nizkega območja ni mogoče izmeriti, lahko za preizkus uporabite RX10K. Ko sta oba preskusna vodila v stiku s pozitivnim in negativnim polom diode, ko je upor majhen, se črni preskusni vodnik poveže z anodo diode, ki ima večji upor. Ko je velik, je črna preskusna žica katoda diode.
Kakšno stanje se prikaže, ko multimeter preizkusi pozitivni in negativni pol svetlečih diod?
Rdeči in črni preskusni vodi datoteke multimetra Rx1k sta izmenično povezani z dvema vodima utripajoče svetleče diode. Ko najdemo eno od meritev, igla najprej za določeno razdaljo zavije v desno, nato pa igla v tem položaju rahlo trese (vibrira), pri čemer ima amplituda zamaha ena okoli majhne mreže. Ta pojav kaže, da integrirano vezje znotraj samosvetleče svetleče diode začne nihati pod vplivom 1,5 V napetosti akumulatorja v multimetru, zaradi česar izhodni impulzni tok pokaže kazalec, vendar je napetost prenizka, da bi svetleča dioda. Vendar ta pojav kaže, da je povezava rdečih in črnih preskusnih vodov multimetra pravilna, to pomeni, da so črni preskusni vodi multimetra povezani s pozitivno elektrodo samosvetleče svetleče diode.
3. Poglejte manjkajoči kot diode

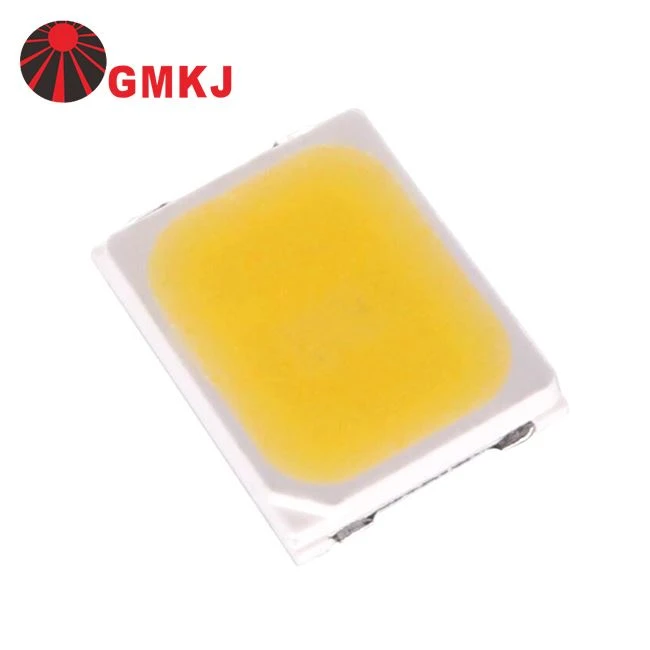

V industriji energetsko varčnih LED svetilk se pogosto uporablja 5050 SMD LED. Ta LED SMD je kvadratna. Eden od štirih pravih kotov ima majhen vogal, konec z majhnim kotom pa negativna elektroda. En konec je pozitivna elektroda.
4. Poglejte identifikacijo izdelka diode
SMD LED diode, pakirane v 0805 in 0603, bodo imele&"T &"; ali simbol obrnjenega trikotnika na dnu. Ena stran&"T &"; je pozitivni pol, druga stran pa negativni pol; simbol trikotnika' s" stran" je blizu pozitivnega," vogal"&"Tista, ki je blizu, je negativna elektroda.
5. Oglejte si obliko LED
S strani svetleče diode bosta dve vodilni žici v obliki cevi, manjša je pozitivna elektroda, večja pa negativna elektroda.
