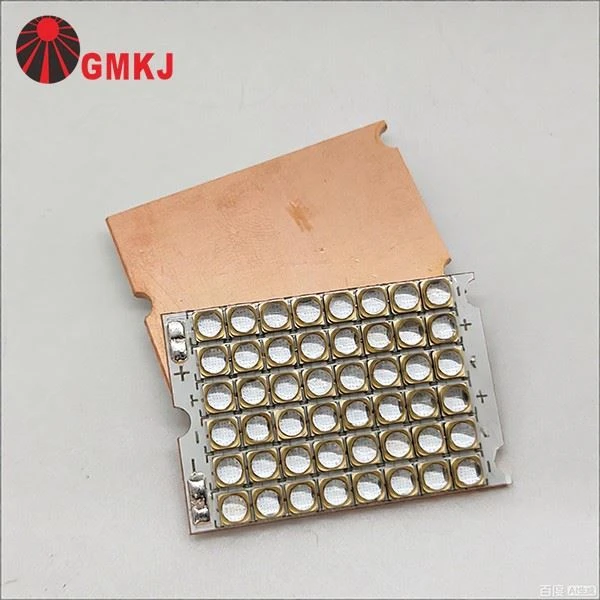

Majhna modulna plošča LED z visoko zmogljivostjo UV strjevanja

Zakaj moramo modul LED, ki se utrjuje z UV žarki, hladiti s sistemom za recikliranje hladne vode namesto z zračnim hlajenjem z ventilatorji?

Za avisoko{0}}zmogljiv modul LED za UV strjevanje, vodno hlajenje se pogosto uporablja namesto ventilatorskega/zračnega hlajenja, ker je glavna težavatoplotna gostota, ne le skupna toplota.

Zakaj je vodno hlajenje prednostno

Veliko višja zmogljivost prenosa-toplote

Voda lahko odvaja toploto veliko bolj učinkovito kot zrak.

Kompakten UV LED modul lahko proizvede na stotine ali tisoče vatov toplote na relativno majhnem območju.

Ventilator bi potreboval zelo velik pretok zraka in hladilnik, da bi dosegel enako učinkovitost hlajenja.

Boljša enakomernost temperature
UV LED so občutljive na temperaturo spoja. Z vodnim hlajenjem lahko hladna plošča vzdržuje razmeroma enakomerno temperaturo v celotnem nizu LED.

To pomaga zmanjšati razlike med LED diodami na različnih položajih.

Daljša življenjska doba LED
Temperatura spoja močno vpliva na izhod UV LED in življenjsko dobo.

Nižje in bolj stabilne delovne temperature na splošno pomenijo:
manjša toplotna obremenitev → počasnejša optična degradacija → daljša življenjska doba.

Bolj stabilen UV izhod
To je še posebej pomembno za utrjevanje. Ko se temperatura LED dvigne, se lahko optični izhod zmanjša in značilnosti valovne dolžine/naprej se lahko rahlo premaknejo.

Sistem za kroženje vode lahko ohranja stabilnejšo temperaturo modula LED, kar pomaga ohranjati doslednostUV obsevanjemed postopkom sušenja.

Kompaktna oblika
Če uporabljate zračno hlajenje, običajno potrebujete:

LED → toplotni vmesnik → velik hladilnik → ventilatorji → prostor za pretok zraka

Z vodnim hlajenjem:

LED → toplotni vmesnik → vodno{0}}hlajena hladna plošča → krožna voda

To omogoča veliko bolj kompaktno visoko{0}}zmogljivo strjevalno glavo.

Manjša odvisnost od okoljskih razmer
Zmogljivost zračnega hlajenja je močno odvisna od temperature okolja in pretoka zraka. Če se tovarniška temperatura dvigne, se hladilna zmogljivost sistema ventilatorja/hladilnega telesa zmanjša.

Pravilno zasnovan vodni -hladilni sistem lahko vzdržuje veliko bolj nadzorovano temperaturo hladilne tekočine.

Če povzamemo, je vodno hlajenje prednostno za visoko{0}}zmogljive LED-module, ki se utrjujejo z UV žarki, ker je gostota toplote previsoka za običajno zračno hlajenje. Krožeči sistem s-hladno vodo zagotavlja veliko večjo učinkovitost-prenosa toplote, ohranja temperaturo spoja LED stabilnejšo in pomaga vzdrževati dosleden izhod UV ter podaljša življenjsko dobo LED. Omogoča tudi, da ostane strdilna glava kompaktna kljub visoki optični moči.

Ena pomembna točka:vodno hlajenje ni samodejno potrebno za vsak modul UV LED.Za sorazmerno nizko{0}}zmogljive UV LED lahko zadostujeta pravilno zasnovan hladilnik in ventilator. Postane vse bolj privlačno, ko ima modulvisoka gostota moči, neprekinjeno delovanje, kompaktna oblika ali stroge zahteve glede UV obsevanja/temperature.
