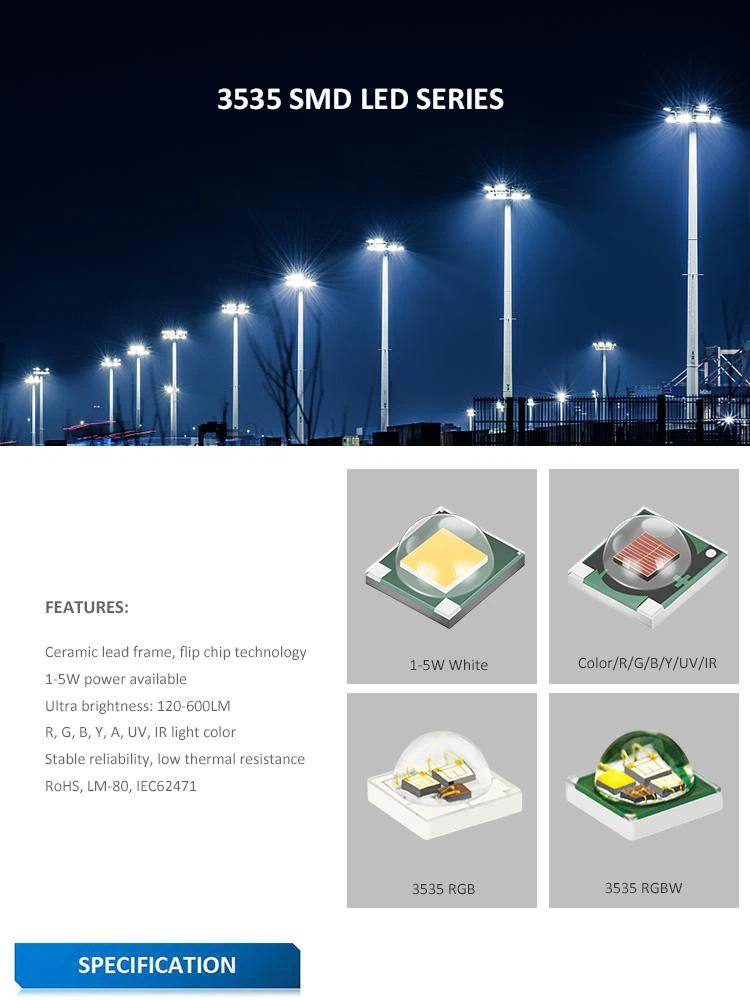

Specifikacija
1. Keramični termoelektrični separacijski evtektični paket, izjemno majhna notranja napetost in odličen kanal za prenos toplote;
2. Relativni koeficient raztezanja je majhen, stabilnost je dobra, zračna tesnost je dobra in je primeren za uporabo v težjih okoljih;
3. Certifikat varstva okolja izdelka izpolnjuje zahteve varstva okolja.

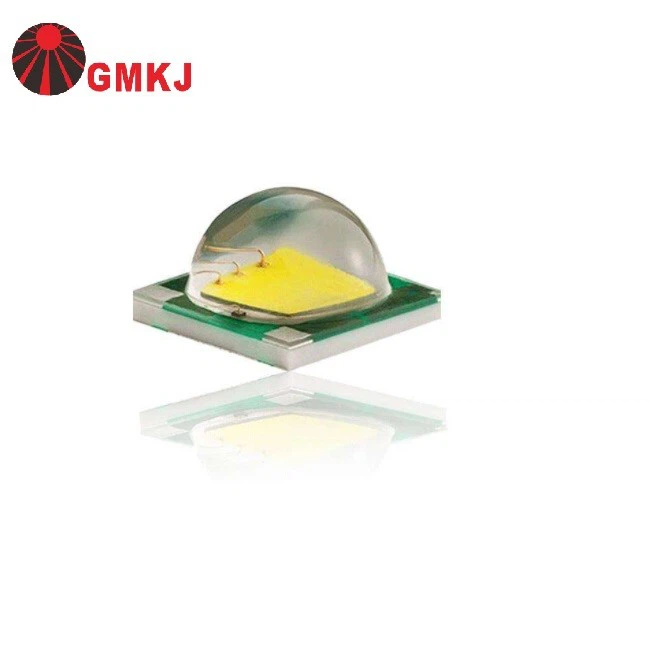

ime izdelka | 3535 SMD LED ČIP 3V 1W | Model izdelka | GS -3535 | |||
Disipacija moči | 3W | Svetla barva | Bela barva | |||
Napetost naprej | 3.0-3.4V | Vidni kot | 120 stopinj | |||
Naprej Tok | 1000 mA | delovna temperatura | -40~ plus 60 stopinj | |||
Barvna temperatura | 5000-8000K CCT | Temperatura shranjevanja | -40~ plus 85 stopinj | |||
Svetlobni tok | 350 mA | 700 mA | 1.0A | 1.2A | Temperatura spajkanja | 260 stopinj |
@ Trenutno | 120-150LM | 300-330LM | 350-380LM | 380-400LM | Drugo 3535 Vrsta | 1W, 2W,3W,4W,5W |

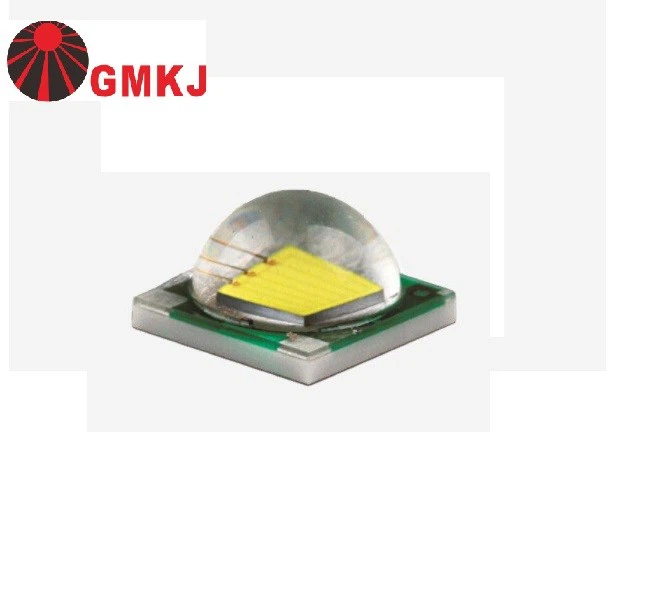

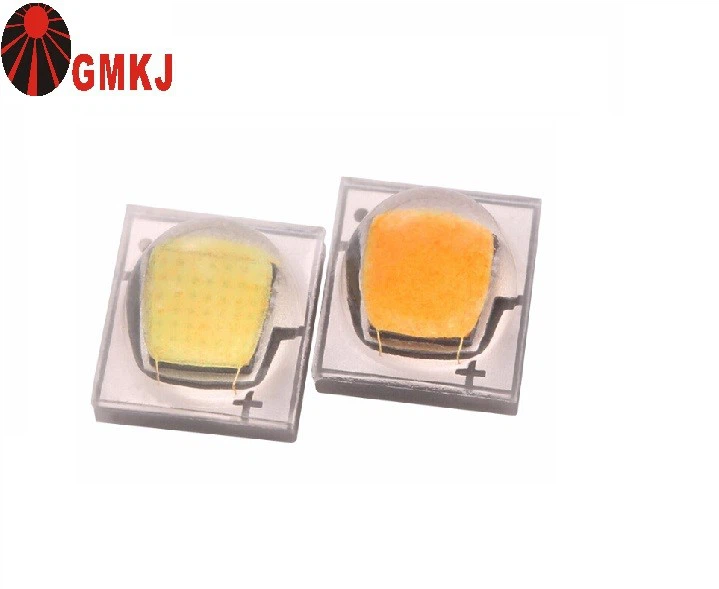

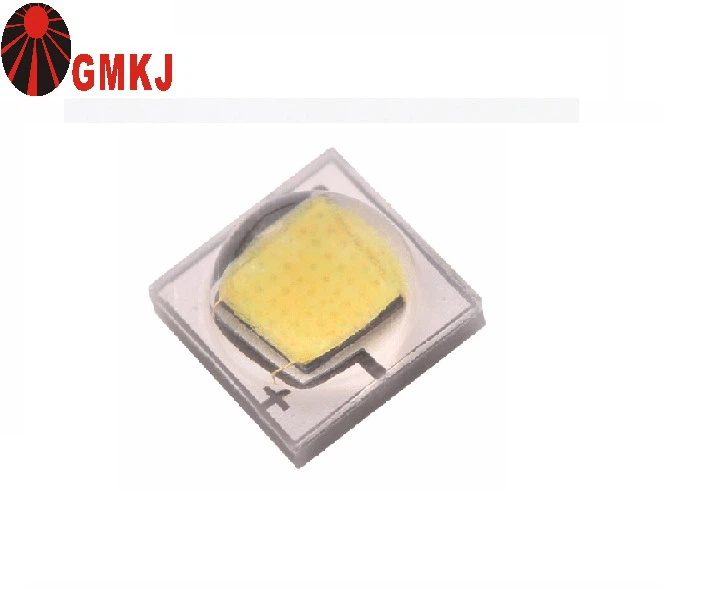

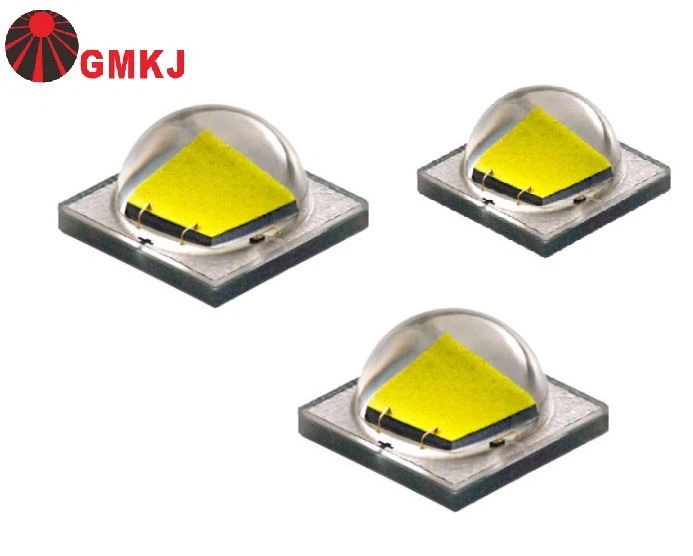

3535 SMD LED ČIP Clear View

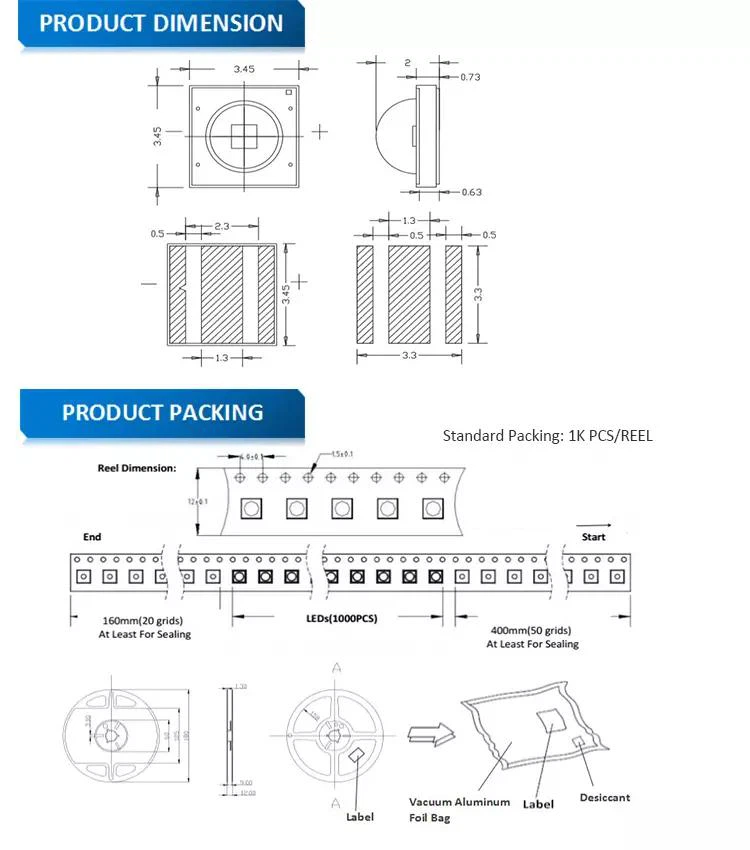

Podrobnosti paketa
3535 SMD LED čip aplikacija
Ali LED diode ustvarjajo toploto?
Žarnice z žarilno nitko proizvajajo toploto, ki jo čutimo v žarku svetlobe, podobno kot toploto, ki jo čutimo pri sončni svetlobi. Svetloba LED žarnic ne ustvarja dodatne toplote v prostoru, lahko pa se nekateri njihovi deli segrejejo, zato bodite previdni, ko se dotikate podstavka okoli LED žarnice, ki je že nekaj časa prižgana. Za boj proti negativnim učinkom toplote na delovanje LED žarnic proizvajalci v svoje modele vključijo toplotne odvodnike za prenos toplote iz LED. Kot hladna žlica, ki se segreje v skodelici vroče vode, toplota zapusti LED skozi hladilno telo v procesu, imenovanem prevodnost, brez oddajanja toplote.
Kako deluje osvetlitev LED luči
LED luči uporabljajo osnovne LED diode kot sestavni del znotraj LED svetilke. Svetleče diode oddajajo svetlobo, ko se preko diode uporabi tokovno omejena napetost v smeri prevodnosti naprej. Te diode morajo delovati v pravilnih pogojih napetosti in toka - ne marajo prenapetosti in tok mora biti omejen. Prav tako jim ni všeč obratno pristranskost nad določeno majhno napetostjo.
Delovna napetost standardne bele LED luči je običajno v območju od 3 do 3,6 voltov. Čeprav je zaradi tega svetleče diode enostavne za uporabo v nizkonapetostnih tokokrogih in v opremi, kot so mobilni telefoni, so napetosti, ki jih zagotavljajo luči, veliko višje napetosti, običajno 240 ali 120 voltov, in so tudi izmenični tok, AC. Posledično je potrebno pretvorniško vezje za pretvorbo izmenične omrežne napetosti v obliko, ki lahko poganja posamezne LED.
Za domačo LED-razsvetljavo so stroški pomemben dejavnik, zato je treba vsa vezja ohraniti na absolutnem minimumu. To pomeni, da so v LED žarnico vključena samo vezja, ki so absolutno ključna.
V skladu s tem glavna področja vezja vključujejo naslednje, čeprav različne LED žarnice različnih proizvajalcev pogosto uporabljajo nekoliko drugačne konfiguracije vezja.
Vhodna varovalka:Za preprečitev katastrofalne razgradnje v primeru kratkega stika ali druge prekomerne okvare je potreben vhodni curse. Požarne varnostne zahteve je včasih mogoče izpolniti z uporabo tankega prevodnika na tiskanem vezju, ki bo pregorel in deloval kot zelo osnovna varovalka, čeprav to ni priporočljivo - nekatere zelo poceni LED žarnice lahko uporabljajo ta pristop. Morda izpolnjuje varnostne preizkuse, kjer pride do kratkega stika ali odprtja komponent, vendar ne ščiti pred pogoji preobremenitve, ki jih povzroči puščanje elektrolitskih kondenzatorjev na vhodni stopnji. Edina prava rešitev je uporaba ustrezne varovalke, čeprav bi lahko stala več. Pogosto je najbolje kupiti svetleče diode LED od uveljavljenih blagovnih znamk, čeprav to ni popolna garancija.
Vhodna prehodna zaščita:Bistveno je, da uporabite neko obliko prehodne zaščite, sicer bo prva nevihta na tem območju končala življenjsko dobo LED za razsvetljavo. Običajno se uporabljajo motorji. Te so bistvenega pomena zlasti pri cenovno občutljivih LED-lučeh, kjer so napetostne meje lahko nižje
Mostni usmernik:Ker same LED diode potrebujejo za delovanje enosmerno napetost in ne odtujitveni tok, je potreben usmernik. Najučinkovitejša oblika usmernika za to vrsto vezja je mostični usmernik - zagotavlja polno valovno usmerjanje z uporabo obeh polovic vhodne valovne oblike za največjo učinkovitost, poleg tega pa ne zahteva uporabe transformatorja s sredinskim odcepom, ki ne bi bil primeren v teh aplikacijah.
Glajenje kondenzatorja:Valovna oblika, ki izvira iz mostičnega usmernika, je sestavljena iz niza pol valovnih oblik, ki se dvigajo do najvišje napetosti in padajo na nič. Da bi krmilna vezja LED delovala, je potrebno nekaj glajenja.
Trenutni vir:Pogon za same LED diode je sestavljen iz poceni pretvornika DC-DC, ki zagotavlja vir stalnega toka za LED.
LED diode visoke svetlosti:Svetleče diode, uporabljene v luči LED, so različice visoke svetlosti. Običajno jih je več, kar zadostuje za zagotavljanje potrebne svetlobne moči.
Vezja, ki se uporabljajo v LED žarnicah, se razlikujejo od proizvajalca do proizvajalca. Natančni načini doseganja enakega rezultata se precej razlikujejo, čeprav se običajno uporabljajo zgoraj opisani glavni bloki.
